Trucos - Crear lonao toldeta en 3D
|
|
|
 |
|
Abrir la macro Cubierta.

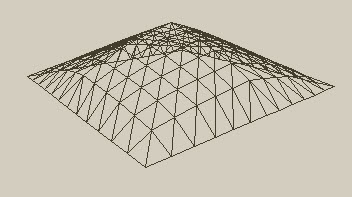

Crear una cubierta (se piden los puntos de un cuadrante de la misma), que servirá de modelo.
Para más información, ver la ayuda para esta macro.
|
|
|
|
|
|
|
|
A continuación, abrir el comando ATRB - Explota (EXPL) y picar sobre la cubierta creada, para así explotar el bloque de macro.
Confirmar con F1.
En caso de que la lona vaya a ser simétrica para sus 4 cuadrantes, abrir el comando Borrar (BORR) - Elemen (ELEM), seleccionar con C todos los cuadrantes menos uno, y borrarlos.

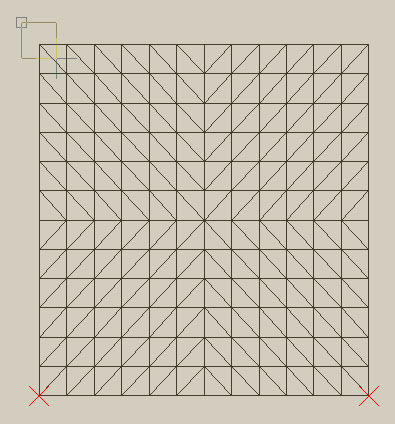

Abrir el comando MANP - Traslad puntos (TRSP), definir los puntos (mejor con V que con E, como se muestra en la imagen, ya que suele haber más de un punto real en cada punto del diseño),
y trasladarlos, según se desee, y desde la vista que le resulte más apropiada.
|
|
|
|
|
|
|
|

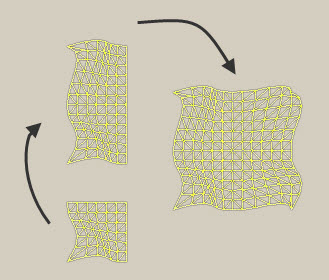

Por último, desde la vista Superior normal y con MANP - Copiar (COP) o Copiar simetría (CPSI), copiar el cuadrante en simetría.
Finalmente, los dos cuadrantes de nuevo en simetría (en caso de que la lona vaya a ser simétrica para sus 4 cuadrantes).
|
|
|
|
|
|
|
|
