Trucos - Crear vistas isométricas
|
|
|
 |
|
Para crear vistas isométricas, se ha de hacer lo siguiente:
En ABIS3D, cambiar el ángulo del sistema de coordenadas a 45°, y activar el modo ORTO.
Activar la vista Superior normal y abrir el comando Vistas (VIST) - Alzado (ALZA).

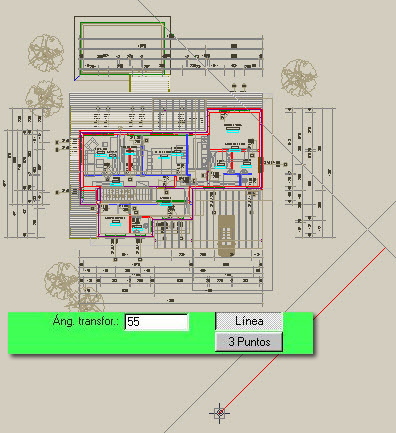

Los parámetros del comando deben ser: Línea y Áng. transfor 55.000
Trazar una línea, que debe corresponder a una de las isometrías. Es decir, una línea oblicua. Recordamos que el primer punto introducido será el que se encuentre a la izquierda de la vista.
|
|
|
|
|
|
|
|
Confirmar con F1. La isometría aparecerá.
Si el ángulo de la isometría no es adecuado, se puede ir probando, creando más alzados con distintos Áng. transfor.
Una vez que la isometría sea correcta, abrir el menú "Vista-Nombres-Nombres...", escribir el nombre para la misma, y confirmar con Nuevo. Por ejemplo: "Isometría1".
Cerrar la ventana con Activar.
Repetir el proceso con el resto de isometrías.

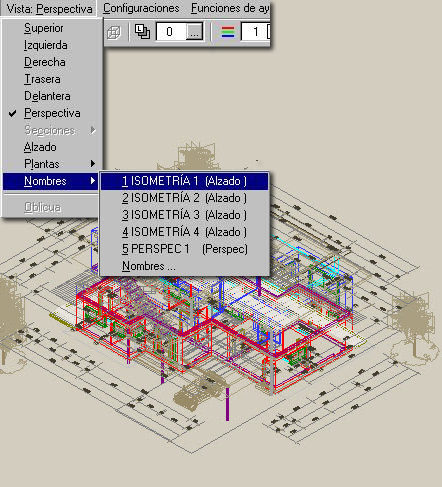

Para ver de nuevo las isometrías, escoger el menú "Vista-Nombres". Aparecerán todas las isometrías que se guardaron. Ahora, solo hay que picar sobre una de ellas.
|
|
|
|
|
|
|
|
