Trucos - Líneas novisibles de DXF
|
|
|
|
|
Muchas veces, cuando se abre un archivo DXF o DWG con ABIS, puede ocurrir que no todas las líneas de ese archivo sean visibles. Esto puede suceder por diversos motivos:
|
|
 |
|

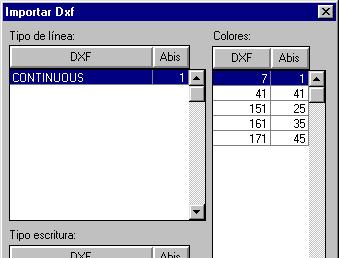

En la correspondencia de colores entre ABIS y el DXF o DWG, que se configura al introducir el archivo DXF o DWG, es posible que se haya asignado el mismo color que el fondo a un color DXF determinado, por lo que no es visible.
Vuelva a introducir el DXF, poniendo especial atención en los colores que se asignan para ABIS.
|
|
|
|
|
|
|
|
Si este no fuese el problema, es posible que las líneas se encuentren en un layer desactivado. Pruebe a activar todos los layers.
|
|
|
|
Como última solución, en caso de que las líneas sigan sin verse, haga lo siguiente:
- Activar el comando ATRB - Cambia Color Línea (C/TL).
- Configurar los parámetros como se indica a continuación:
|
|
|
|
|
|
|
|
Seleccionar todo el archivo DXF o DWG y confirmar con F1.
Todas las líneas tienen que ser ahora visibles. Este método es muy delicado, ya que las líneas podrían perder su color original,
a no ser que este estuviese definido a partir del color del layer originalmente.
|
|
|
|
|
