Trucos - Crear un chaflán
|
|
|
|
|
|
|
 |
|
En abiplan 2D
Hay dos formas de preparar la esquina para el chaflán:
1. Posibilidad:
Si la esquina ya ha sido dibujada con el muro, abrir el comando Muros (MURO) - Dividir (DIVI), con F3 saltar a la esquina interior, y hacer clic con el ratón.
El muro en esquina se transformará en dos muros.
Saltar de nuevo con F3 en la esquina interior, mover un poco el cursor con el teclado hacia el lado que no se ha dividido, y confirmar con Enter.
Queda un pequeño cuadrado en la esquina, el cual se ha de borrar.
|
|
|
|
|
|
|
|
Una vez que se tiene el hueco en la esquina, se crea el chaflán:
Abrir el comando Ajustar (AJUS) - Final muro (FINM).
Configurar los parámetros como Polígono, Línea y Cerrado.
Escoger uno de los muros, y dibujar el final del mismo de manera que se tenga el chaflán.
|
|
|
|
|
|
|
|
Para eliminar la línea que queda dividiendo los muros:
Abrir el comando Ajustar (AJUS) - Unir muros (UNIM).
Configurar la unión como Abierta.
Seleccionar los dos muros, y confirmar con F1.
|
|
|
|
2. Posibilidad:
Otro método sería explotar el muro con el comando Muros (MURO) - Explota (EXPL), de manera que quedarían líneas individuales.
Con Borrar (BORR) - Punto a Punto (P-P) se borra lo que sobra, y a continuación, se traza el chaflán con una línea normal.
Este método es más sencillo, pero se pierde el muro, y con él, todas sus propiedades.
|
|
|
|
|
|
|
|
En abiplan 3D
Es más sencillo.
Si se tiene un muro en esquina:

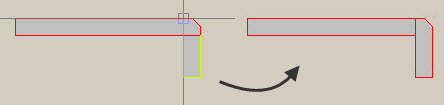

Abrir el comando Borrar (BORR) - Cortar (CORT).
Trazar una línea que atraviese todo el muro y que coincida con la línea del chaflán.
Seleccionar los dos muros que forman la esquina por la parte a eliminar.
Confirmar con F1.
|
|
|
|
